격리 오일 다이 일렉트릭 손실 및 저항성 검사기 0 °C 125 °C 저항성 0.001M GB/T5654
제품 상세 정보
| 임시 제어 범위 | 0~125℃ | 탬프 콘트롤 정확도 | ±0.5℃ |
|---|---|---|---|
| 고압과 저압 사이의 거리 | 2mm | 전극 재료 | 스테인레스 스틸 |
| 유동성 | 약 40ml | 주위 템프 | 0~40℃ |
| 상대습도 | <80%RH | 기기 크기 | 420*380*385mm |
| 강조하다 | 오일 유전 손실 테스터를 격리하기,오일 저항성 검사기 0~125°C,다이렉트릭 손실 검사기 GB/T5654 |
||
제품 설명

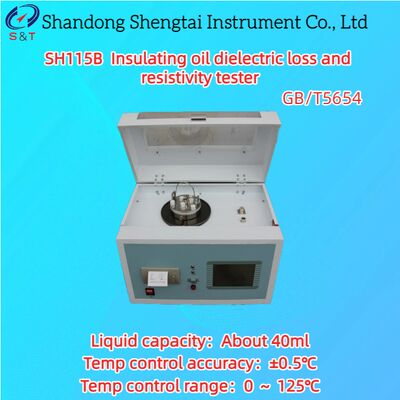

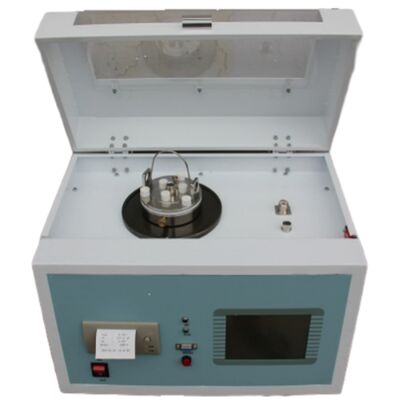

SH115B 절연유 유전 손실 및 저항률 시험기
SH115B 절연유 유전 손실 및 저항률 시험기는 절연유 및 기타 액체 절연 매체의 유전 손실각 및 체적 저항률을 측정하기 위한 일체형 구조의 고정밀 기기입니다.
유전 손실 오일 컵, 온도 조절기, 온도 센서, 유전 손실 시험 브리지, AC 시험 전원 공급 장치, 표준 커패시터, 메거, DC 고전압 소스 등 주요 구성 요소가 내부에 통합되어 있습니다.
가열 부분은 현재 고급 고주파 유도 가열 방식을 채택하여 오일 컵과 가열체 간의 비접촉, 균일한 가열, 빠른 속도 및 편리한 제어의 장점을 가지고 있습니다. AC 시험 전원 공급 장치는 AC-DC-AC 변환 모드를 채택하여 전압 및 주파수 변동이 유전 손실 시험의 정확성에 미치는 영향을 효과적으로 방지합니다. 발전기가 전기를 생성하더라도 기기는 올바르게 작동할 수 있습니다. 내부 표준 커패시터는 SF6 가스 충전 3극 커패시터입니다. 커패시터의 유전 손실 및 정전 용량은 주변 온도, 습도 등의 영향을 받지 않아 장기간 사용 후에도 기기의 정확성이 일관되게 유지되며, 저항률 측정은 GB/T5654를 준수합니다.
기기 내부에는 완전 디지털 기술, 모든 지능형 자동 측정, 다중 모드 측정이 채택되었으며, 대형 화면(320 × 240) 터치 디스플레이, 전체 중국어 메뉴, 각 단계별 중국어 프롬프트가 장착되어 있으며, 시험 결과를 인쇄할 수 있어 작업자는 전문적인 교육 없이도 능숙하게 사용할 수 있습니다.
| 시험 항목 | 유전 손실 오일 컵, 온도 조절기, 온도 센서, 유전 손실 시험 브리지, AC 시험 전원 공급 장치, 표준 커패시터, 고저항 미터, DC 고전압 소스 등 주요 구성 요소와 통합되었습니다. 가열 부분은 현재 고급 고주파 유도 가열 방식을 채택합니다. |
| 표준 준수 | GB/T 5654 |
| 간단한 기술적 특징 또는 매개변수 | 기기는 내부적으로 완전 디지털 기술을 채택하여 모든 지능형 및 자동화된 측정, 다중 측정 모드를 갖추고 있으며, 대형 화면(320 × 240) 터치 스크린 디스플레이, 전체 중국어 메뉴, 각 단계별 중국어 프롬프트가 장착되어 있으며, 시험 결과를 인쇄할 수 있어 작업자는 전문적인 교육 없이도 능숙하게 사용할 수 있습니다. |
기술 매개변수
| 온도 제어 범위 | 0 ～ 125℃ |
| 온도 제어 정확도 | ±0.5℃ |
| 전력 | 100W |
| AC 전압 | AC 0-2000V |
| DC 전압 | DC 0-500V |
| 고압과 저압 사이의 거리 | 2mm |
| 빈 컵 정전 용량 | 60 ± 2PF |
| 빈 컵 유전 손실 | tgδ＜1×10-4 |
| 액체 용량 | 약 40ml |
| 전극 재료 | 스테인리스 스틸 |
| 부피 | 70mm×120mm D*H |
| 주변 온도 | 0 ～ 40℃ |
| 상대 습도 | ＜80%RH |
| 전원 공급 장치 | AC220V±10% |
| 기기 크기 | 420*380*385mm |
| 기기 무게 | 21Kg(오일 컵 제외) |
| 측정 범위 | |
| 정전 용량 | 5pF ～ 200pF |
| 유전 손실 | 0.00001 ～ 100 |
| 저항률 | 2.5MΩm ～ 20TΩm |
| 측정 정확도 | |
| 정전 용량 | 0.5%+1PF |
| 유전 손실 | ± (1% * 판독값+0.0001) |
| 저항률 | ±10% * 판독값 |
| 해상도 | |
| 정전 용량 | 0.01pF |
| 유전 손실 | 10-5 |
| 저항률 | 0.001M |
참고: 기기의 외관 사진, 치수, 부피 및 무게는 참고용입니다. 기기에 업데이트가 있는 경우 사전 통지 없이 약간의 변경이 있을 수 있습니다.
절연유 유전 손실 저항률 미터 포장 목록
| S/N | 이름 | 수량 | 단위 | 비고 |
| 1 | 기기 본체 | 1 | 단위 | |
| 2 | 오일 컵 | 1 | 개 | |
| 3 | 시험 온도 감지 와이어 | 1 | 개 | |
| 4 | 데이터 수집 라인 | 1 | 개 | |
| 5 | 2KV 고전압 시험 라인 검사 | 1 | 개 | |
| 6 | 시험 라인 전송 | 1 | 개 | 검정색/길이/한쪽 클립/한쪽 커넥터 |
| 7 | 계량컵 | 1 | 개 | 50ml |
| 8 | 전원 코드 | 1 | 개 | |
| 9 | 설명서 | 1 | 부 | |
| 10 | 포장 목록 | 1 | 부 | |
| 11 | 인증서 보증 카드 | 1 | 부 |
Shandong Shengtai Instrument Co., Ltd.는 귀하에게 판매된 기기에 대해 다음과 같은 품질 보증을 제공합니다:
----제공된 기기 재료는 새 제품이며 국가 품질 표준을 충족하며 제조업체의 적합성 인증서를 보유합니다.
----제공된 재료 및 주요 구성 요소는 기술 문서에 명시된 기술 요구 사항을 충족합니다.
----장비의 전체 품질 보증 기간은 1년입니다(취약 부품의 정상적인 마모 제외).
----보증 기간 동안 발생하는 기기 품질 문제에 대해 무료 유지 보수를 책임집니다. 사용자의 책임으로 인한 장비 오작동으로 인해 합리적인 비용을 청구하여 수리를 책임집니다.
----장비 부품의 평생 할인 공급 및 전체 기기의 평생 유지 보수 및 수리.
----보증 기간 만료 후 사용자가 유지 보수 및 기술 서비스가 필요한 경우 비용만 청구합니다.
