완전 자동 4구 볼 머신 실온 ～ 250℃ 윤활유 베어링 용량 ASTM D4172
무료샘플과 쿠폰을 위해 나와 연락하세요.
WhatsApp:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 축 시험력 작업 범위 | 10~10000N | 축 주파수 변환 속도 범위 | 10~2000r/min |
|---|---|---|---|
| 방추 속도 에러 | ±5r/min | 오일 박스 여행 | >45mm |
| 테스트 기계의 치수 | 980 *780 *1600mm | 테스트 머신의 순 무게 | 약 550KG |
| 테스트 머신의 정격 전력 | 5.5KW | 특수 표준 스틸 볼 직경 | ф12.7 |
제품 설명

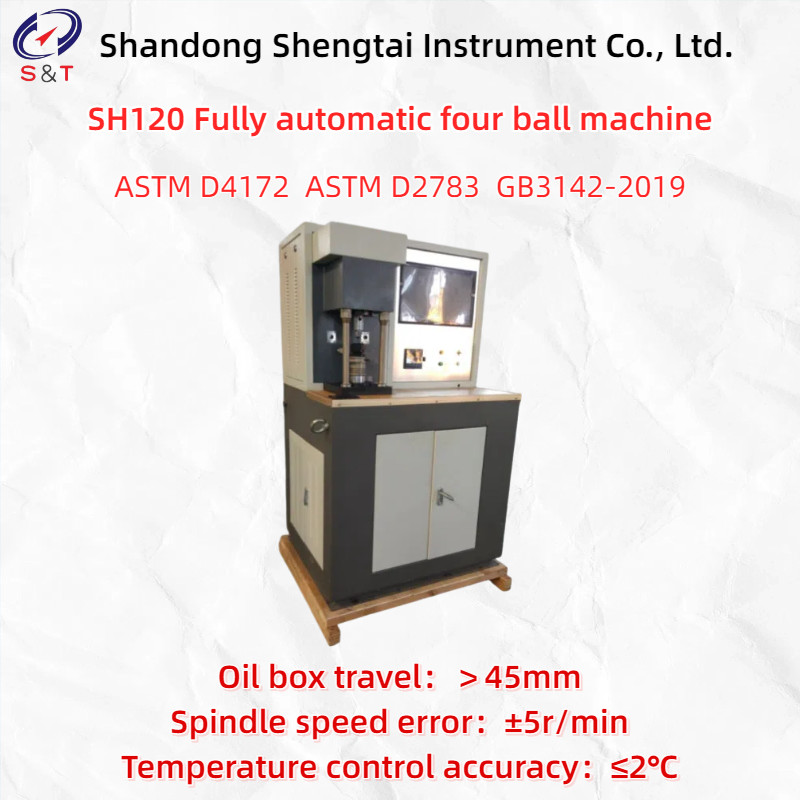

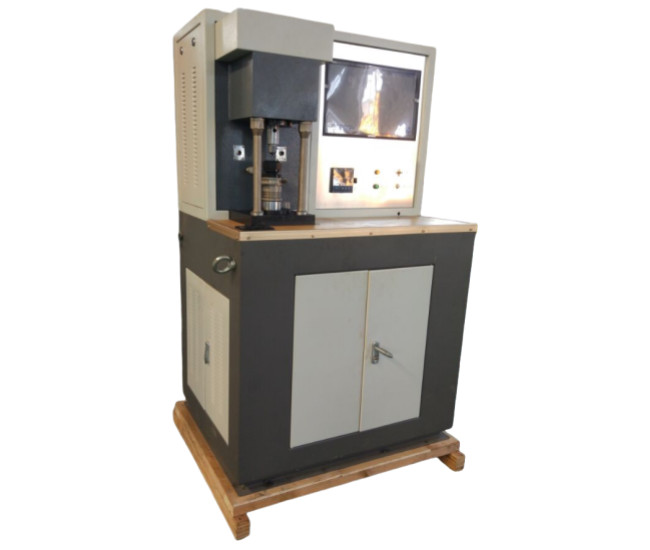

SH120 완전 자동 4구 머신
SH120 완전 자동 4구 머신 윤활유 내마모 시험기는 주로 극도로 높은 점 접촉 압력 조건에서 미끄럼 마찰 형태의 윤활유의 부하 용량을 평가하는 데 사용됩니다. 최대 비 카드 물림 하중 Pb, 소결 하중 Pd, 종합 마모 값 ZMZ를 포함한 세 가지 지표가 있으며, 윤활유의 실제 사용에 따라 다양한 평가 지표를 선택할 수 있습니다. 이 4구 마찰 시험기는 윤활유에 대한 장기 내마모성 시험을 수행하고, 마찰 계수를 측정하며, 마찰 및 온도 곡선을 기록할 수도 있습니다.
특수 부착물을 사용하여 단면 마모 및 재료 시험을 시뮬레이션할 수도 있습니다. 이 기계의 설계 원리는 레버 4구 머신의 부하 안정성을 기반으로 하며, 서보 밸브의 부하 특성과 결합됩니다. 서보 모터, 에어 스프링 및 폐쇄 루프 제어 소프트웨어를 사용하여 자동 영점 조정, 자동 부하, 자동 유지, 자동 시험, 자동 언로딩, 마모 지점의 직경 자동 측정 및 사진 촬영을 수행합니다. 원클릭 작동 및 데이터 저장을 통해 빠른 시험 속도, 최소 오차, 우수한 반복성, 무공해, 무소음 및 고효율을 제공합니다.
● GB/T12583-98, 윤활유의 극압 특성 결정 (4구 머신 방법);
● GB3142-2019, 윤활유의 부하 용량 결정 (4구 방법);
● SH/T0189-2017, 윤활유의 내마모 성능 결정 방법 (4구 머신 방법);
● SH/T0202-92, 윤활 그리스의 극압 성능 결정 (4구 머신 방법);
● SH/T0204-92, 윤활 그리스의 내마모 성능 결정 방법 (4구 머신 방법).
● ZBE34007-87 (4구 내마모 시험 방법)
● 윤활 (4구 머신): GB/T3142, ASTM D2783, DIN 51350, JIS K2519, IP 239, 소련 9490-75 ASTM D2596, ASTM D2783, ASTM D2266, ASTM D4172
● 극압 (4구): GB/T12583, ASTM D2783, DIN 51350, JIS K2519, IP 239.
● 마모 (4구): SH/T0189, ASTM D4172, DIN 51350.
2, 주요 기술 매개변수:
| 수량 | 프로젝트 이름 | 기술 지표 |
| 1 | 실험력 | |
| 1.1 | 축 방향 시험력 작동 범위 | 10～10000N |
| 1.2 | 시험력 표시의 상대 오차 | ±1％ |
| 1.3 | 장기간 시험력 표시 오차 자동 유지 | ±1％F.S |
| 2 | 마찰 토크 | |
| 2.1 | 마찰 토크 측정 범위 | 0～13500N.mm |
| 2.2 | 마찰 토크 표시의 상대 오차 | ±3％ |
| 3 | 스핀들 속도 | |
| 3.1 | 스핀들 주파수 변환 속도 범위 | 10～2000r/min |
| 3.2 | 스핀들 속도 오차 | ±5r/min |
| 4 | 오일 박스 이동 거리 | ＞45mm |
| 5 | 스핀들 보어의 테이퍼 | 1:7 |
| 6 | 시험기의 가열 시스템 | |
| 6.1 | 히터의 작동 온도 범위 | 실온 ～ 250℃ |
| 6.2 | 온도 제어 정확도 | ≤2℃ |
| 7 | 시험기의 주축 제어 | |
| 7.1 | 시험기 시간 표시 및 제어 범위 | 1～99999s 또는 1-99999min |
| 7.2 | 시험기 속도 표시 및 제어 범위 | 999999999 |
| 7.3 | 시험기 주 모터의 최대 토크 출력 | 2.3N.m |
| 8 | 한 번의 실험에 대한 오일 소비량 | 약 10ml |
| 9 | 특수 표준 강구 직경 | Ф12.7 |
| 10 | 시험기 치수 (길이 * 너비 * 높이 mm) | 980 *780 *1600mm |
| 11 | 시험기 순중량 | 약 550kg |
| 12 | 시험기 정격 전력 | 5.5KW |
| 13 | 패키지 크기 | 1800*1070*860mm |
| 14 | 패키지 무게 | 600kg |
참고:기기의 외관 사진, 치수, 부피 및 무게는 참조용입니다. 기기에 업데이트가 있는 경우 사전 통지 없이 약간의 변경이 있을 수 있습니다.
임의 액세서리
| 카테고리 | 수량 | 이름 | 사양 | 참고 사항 |
|
제품
|
1 | 호스트 | 1대 | |
| 2 | 컴퓨터 (LCD 디스플레이) | 1대 | lenovo | |
| 3 | 프린터 | 1대 | ||
| 4 | 15J 연삭 지점 측정 현미경 | 1대 | ||
|
부착물
|
1 | 고온 마모 2차 오일 박스 | 1세트 | |
| 2 | 실온 마찰 쌍 오일 박스 | 1세트 | ||
| 3 | 4구 특수 강구 | 1상자 | ||
| 4 | 오일 차단 링 (고/저온) | 각 1개 | ||
| 5 | 콜렛 척 | 2개 | ||
| 6 | 토크 휠 | 1개 | ||
|
도구
|
1 | 리프팅 나사 | 4개 | |
| 2 | 공작 기계 절연체 | 4개 | ||
| 3 | 의료용 핀셋 (중간 크기) | 1개 | ||
| 4 | 중간 크기 허리판 | 1개 | ||
| 5 | 오일 박스 렌치 (고/저온) | 각 1개 | ||
| 6 | 도구 | 1세트 | ||
| 7 | 장착 및 제거용 스프링 클립 렌치 | 1개 | ||
| 8 | 클램핑 해머 로드 | 1개 | ||
|
기술 문서
|
1 | 제품 사용자 설명서 | 1부 | |
| 2 | 소프트웨어 사용자 설명서 | 1부 | ||
| 3 | 온도 컨트롤러 사용자 설명서 | 1부 | ||
| 4 | 적합성 증명서 | 1부 |
Shandong Shengtai Instrument Co., Ltd.는 귀하에게 판매된 기기에 대해 다음과 같은 품질 보증을 제공합니다:
----제공된 기기 재료는 새 제품이며, 국가 품질 표준을 충족하며, 제조업체의 적합성 증명서가 있습니다;
----제공된 재료 및 주요 구성 요소는 기술 문서에 명시된 기술 요구 사항을 충족합니다;
----장비의 전체 품질 보증 기간은 1년입니다 (취약 부품의 정상적인 마모 제외).
----보증 기간 동안 발생하는 기기 품질 문제에 대해 무료 유지 보수를 담당합니다. 사용자의 책임으로 인한 장비 오작동으로 인해 합리적인 수수료를 부과하여 수리를 담당합니다.
----장비 부품의 평생 할인 공급 및 전체 기계의 평생 유지 보수 및 수리.
----보증 기간이 만료된 후 사용자가 유지 보수 및 기술 서비스가 필요한 경우 비용 수수료만 부과합니다.
